Caratteristiche del Tubo Bimetallico
Il tubo TALOS ACR DUAL è costituito da due strati metallici trafilati,
di cui quello interno in rame e quello esterno in alluminio. I due
strati sono unificati da un potente legame metallurgico chiamato
"Bonding"(vedi fig. 1.1. legame metallurgico), questa unione tra
rame ad elevata purezza (Cu-DHP 99.9%) ed alluminio (Alu min
99.7%) permette ai tubi TALOSPLIT di comportarsi come tubi
omogenei privi di saldature, dotati al tempo stesso delle proprietà
uniche che sono proprie di ciascuno dei componenti.
Lo strato interno del TALOS DUAL assicura elevata solidità,
durevolezza, eccellente resistenza alla corrosione, perfetta pulizia
interna e deumidificazione; quindi perfettamente idoneo all'utilizzo
con i gas refrigeranti R407C e R410A.
Lo strato esterno in alluminio di TALOS DUAL assicura resistenza, ed
offre una riduzione sia del peso che del prezzo.
Caratteristiche del rivestimento
Guaina isolante in polietilene espanso reticolato fisico
a cellule chiuse con i seguenti valori tecnici:
• conducibilità termica a 40°C ≤ 0,040 W/m*K
• fattore di resistenza alla diffusione del vapore acqueo
(anticondensa) μ ≥ 15000
• reazione al fuoco classe 1
• temperatura di utilizzo -80°/+120°C
• non contiene CFC
Pellicola esterna in Polietilene estruso (LDPE) colore bianco,
adittivata con anti UV e ritardante di fiamma
Vantaggi
• Mantenimento delle proprietà del rame
• Prezzo di mercato competitivo
• Peso per metro ridotto
TALOSPLIT soddisfa i requisiti di pressione e temperatura
dei sistemi SPLIT funzionanti con i refrigeranti di nuova
generazione "R410A", anche in pompa di calore.
1- Istruzione di installazione con i dadi standard
La guaina termoretraibile viene utilizzata con i dadi di ottone
standard che sono forniti con l'unità di condizionamento. La guaina
copre esternamente la giunzione ed ha un rivestimento adesivo
che quando viene riscaldato si scoglie e sigilla il tubo in modo da
proteggerlo dagli agenti ambientali esterni. La durata di tenuta della
guaina è stata provata da Test sulla corrosione accelerata in camera a
nebbia salina in base alle procedure industriali standard della norma
ASTM B – 117. Questo tipo guaina viene fornito da in confezioni
pronte all'uso e pre-tagliate.
1. Sbavatura
2. Posizione guaina rispetto al raccordo standard
3. Cartellatura
4. Ispezione visiva
5. Installazione del dado standard
6. Installazione completata (stringere come da manuale di
installazione condizionatore)
7. Connessione completata
2- Istruzione di installazione con i dadi TALOSPLIT
Il dado di raccordo in ottone TALOSPLIT deve essere sostituito a
quello fornito con l'unità di condizionamento, il dado è costituito da
un corpo in ottone con un adattatore integrato in fibra polimerica
contenente una guarnizione elastomerica sigillante (oring).
La forma di questo dado in ottone è tale da isolare l'ottone e
l'alluminio e proteggere la connessione contro gli agenti esterni.
Questi dadi sono stati appositamente creati per il tubo bimetallico
TALOS DUAL e sono anche compatibili con i tubi di rame standard.

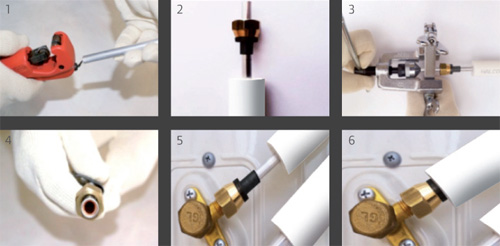

1. Sbavatura
2. Posizionamento dello speciale raccordo sul TALOSPLIT
3. Cartellatura
4. Ispezione visiva
5. Installazione del dado speciale TALOSPLIT (stringere come da
manuale di installazione condizionatore)
6. Installazione completata
